FM･AM 専用の無線機テスタ RF035L【ラジオコミュニケーションテスタ】簡易測定器シリーズ

RF035Lの仕様はこちら　RF035Lの価格はこちら

アナログAM/FM
専用の廉価版RF035

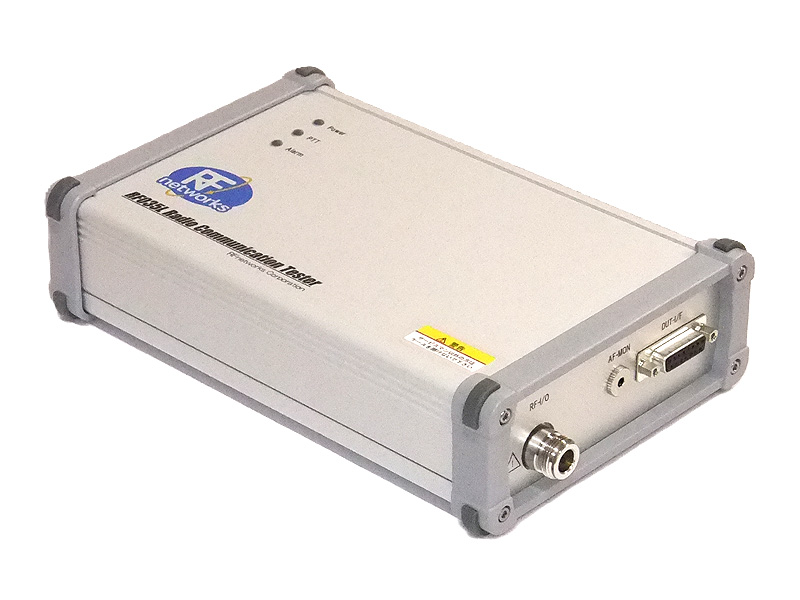

RF035Lラジオコミュニケーションテスタは、WindowsパソコンとUSB接続して使用する20～1,300MHzのアナログ（AM/FM）無線機の送信機及び受信機の性能を試験することのできる総合試験器です。

アナログ（AM/FM）無線機の送信、受信測定（送信電力、送信周波数（周波数偏差）、周波数偏移、受信感度など）を一括または、個別で自動測定することができます。

操作は、PCの画面上で簡単に行うことができ、小型（A5サイズ）・軽量（約1.1kg）ですので、持ち運びに便利です。

特長

周波数範囲20MHz～1300MHz・アナログAM/FM方式に対応
小型サイズ（A5サイズ：約231（W）×151（D）×61（H）mm、約1.1kg）（A5サイズ：約231W×151D×61Hmm、約1.1kg）
Windowsパソコンでの簡単操作（USB接続）
便利な自動測定による一括測定機能
従来機種 RF007ラジオコミュニケーションテスタ（製造中止品）の後継機種

仕様

測定仕様

対応システム	説明・規格等
アナログ	AM	AM無線機
アナログ	FM	狭帯域（占有帯域幅10kHz程度までのFM無線機）

内部測定器の仕様

アナログRF信号発生器

出力周波数

20MHz～1300MHz

設定分解能：1Hz

出力レベル

-20～80dBμV EMF（開放端レベル）または-133～-33dBm
分解能：0.1dB　　確度：±1dB（0dBμ出力時）

※10MHzの整数倍出力周波数を除く

変調S/N

FM：50dB以上

※1

AM：50dB以上

※1

変調度

FM変調度	範囲：0～±50 kHz偏移　分解能：0.01kHz
FM変調度	確度：±5％　※1
AM変調度	範囲：0～90％　分解能：AM1％
AM変調度	確度：±5％　※1

変調歪率

FM：1％以下

1kHz、±3.5kHz偏移時　※1

AM：1％以下

1kHz、AM30％時　※1

変調信号

FM	Source1：トーン/外部から選択
FM	Source2：トーン/DCS/DCS(極性反転)から選択
AM	Source1：トーン/外部から選択

トーン

周波数：50Hz～40kHz/分解能：0.1Hz

DCS信号

DCSコードで設定

外部変調入力

DUT-I/F EXTMODより入力

Mod Source1と2で同時変調可能

外部変調

周波数範囲

50Hz～20kHz

入力レベル

1Vpp正弦波を基準に設定

±3.5kHz偏移（FM）、30％（AM）

入力インピーダンス

約15kΩ

※1：1kHzトーン、FM±3.5kHz偏移、AM30％、測定帯域：0.3～3kHz時

パワーメータ

周波数範囲	20MHz～1300MHz
測定範囲	1mW～10W	表示/分解能：W　3桁、dBm/ 0.01dB
測定範囲	確度：±10％(W表示)

RFカウンタ

測定範囲

RF、ΔF、ppm	周波数設定値±30kHz

※ΔFは、送信周波数設定値からの偏差をkHz単位で表示

分解能	0.01Hz
確度	10MHz基準発振器による

入力レベル範囲

1mW～10W

AFカウンタ

測定範囲

FM/AM	50Hz～20kHz

※AFの周波数測定範囲は復調帯域により制限されます

分解能	0.1Hz

測定信号レベル

TX試験：RF入力1mW～10W

FM：0.5～20kHz偏移 typ.
AM：5～90％ typ.

RX試験：AF IN入力-10～+30dBm

アナログ変調解析器

対応変調方式	FM/AM
入力レベル範囲	1mW～10W
復調歪率	1％以下	※1kHzトーン、FM：±3.5kHz偏移、　AM：30％、測定帯域：0.3～3kHz時
復調S/N	50dB以上	※1kHzトーン、FM：±3.5kHz偏移、　AM：30％、測定帯域：0.3～3kHz時
変調度測定	変調度測定範囲　#2	FM：最大20kHz偏移　　AM：最大90％
	変調周波数範囲	FM/AM時50Hz～20kHz
	確度	FM：測定値±10％+20Hz　#1
	確度	AM：測定値±10％+1％　#3
	検波方式	PP/2、+Pk、-Pk選択可
	測定帯域	AFレベル計のAFフィルタによる

#1：1kHz トーン、FM±3.5kHz偏移、測定帯域：0.3～3kHz時
#2：1kHzトーン、測定帯域：0.3～3kHz時
#3：1kHzトーン、AM30％、測定帯域：0.3～3kHz時

AF発振器/雑音発生器

出力信号

トーン	周波数：50Hz～40kHz/分解能：0.1Hz
雑音	ITU-T G227準拠
外部入力	DUT-I/F EXT MODより入力

トーン周波数範囲

50Hz～40kHz

分解能：0.1Hz

出力レベル範囲

トーン	-60～+5dBm (600Ω)
雑音	-60～0dBm (600Ω)
外部入力	-60～0dBm (600Ω) ※入力レベル：1Vpp正弦波を基準に設定

確度

±0.5dB　※1kHzトーンにて

分解能

0.1dB

トーン信号歪率

0.1％ typ.

※1kHzトーン　+5dBmにて

出力インピーダンス

600Ω不平衡

AFレベル計/歪率計/SINAD計

測定信号	TX試験：送信機変調信号	アナログ変調解析器での復調後測定
測定信号	RX試験：AF IN 入力信号	DUT I/F 入力
測定帯域	50Hz～40kHz	アナログ時
測定帯域	0.3～3kHz	デジタル時
測定レベル	-50～+30dBm（600Ω）	AF IN 入力信号
測定確度	±0.5dB	AF IN 入力、1kHz、 AF 入力フィルタ0.3～3kHzBPFにて
歪率/SINAD測定	基本波除去比：60dB以上	1kHz±50Hz、入力レベル+10dBmにて
表示	TX試験：kHzrms（FM）、％rms（AM）、dB（相対表示） RX試験：AFレベル計 dBm/Vrms、歪率計 dB/％切換可能 SINAD 計 dB（歪率を正の dB 表示）
入力インピーダンス	600Ω不平衡	AF IN 入力
AF フィルタ	アナログ	None
		LPF：300Hz/500Hz/3kHz/10kHz/20kHz
		HPF：10kHz/20kHz
		BPF：0.3～3kHz/0.3～10kHz/0.3～20kHz
		Weighting：C-Message/CCITT-P.53
	デジタル	BPF：0.3～3kHz固定
変調レベル測定	TX試験時	復調レベルをrmsまたはdB相対表示

DCSエンコーダ/デコーダ　※FM時のみ有効

DCSデコーダ	TX 試験時送信機変調信号を測定	DCSコードの復調結果を表示
DCSデコーダ	デコードレベル	±0.5kHz偏移typ
DCSエンコーダ	RX試験でのアナログRF信号発生器による変調出力	DCSコード104種類極性反転可能

一般仕様

項目	仕様・規格
内部基準水晶発振器	10MHz±0.1ppm
外部基準信号入力	10MHz±5ppm typ. 入力レベル：1～2Vpp
基準信号出力	3.3VCMOSレベル（基準信号を出力）
表示・操作	外部接続 Windows PC
電源	電源入力電圧	DC+12V±10％（最大入力16V）
電源	消費電流	1A以下
外部インターフェース	RF入出力コネクタ	N・J / 公称50Ω不平衡
	PC通信コネクタ	USB 2.0 Type-C
	基準信号出力	2.5φ ミニジャック
	基準信号出力	3.5φ ミニジャック
	DUT-I/F	Dsub 15pin メス
	AFモニタ出力	コネクタ：3.5φステレオジャック
外形寸法	約231（W）×151（D）×61（H）mm ※保護ラバー部の外寸、コネクタ等突起物含まず
質量	約1.1k g
動作温度	5～35℃
付属品	USBケーブル（1本） ACアダプタ（1個） DUTケーブル（1本）※Dsub 15pin オス－片端 Open DVD（ソフトウェアと取扱説明書を収録しています）

対応パソコン環境について

本器を使用するには、下記のパソコン環境が必要です。

対応パソコン	USB 2.0ポートを搭載しているWindowsパソコン
対応OS	Windows 10（32bit/64bit） Windows 11
CPU／メモリ	お使いのOSが推奨する環境以上
ディスプレイ表示	WXGA（1280×768）以上
光学ドライブ	DVDが読める光学ドライブが必要（インストール時）

価格

製品名		価格
RF035L	ラジオコミュニケーションテスタ	￥1,080,000 ＋消費税
試験成績書		￥11,000 ＋消費税
登録点検業者用較正証明書・トレーサビリティーチャート		応相談
RF035L用	ソフトウェア開発キット（DLL、サンプルソフトウェア）	￥82,000 ＋消費税

RF035L「ラジオコミュニケーションテスタ」のご注文・お見積依頼については、下記リンクをご覧ください。

製品のお問い合わせ/ご注文はこちら
総代理店『ハマトウカンパニー』へのサイトへ移動します。

オプション

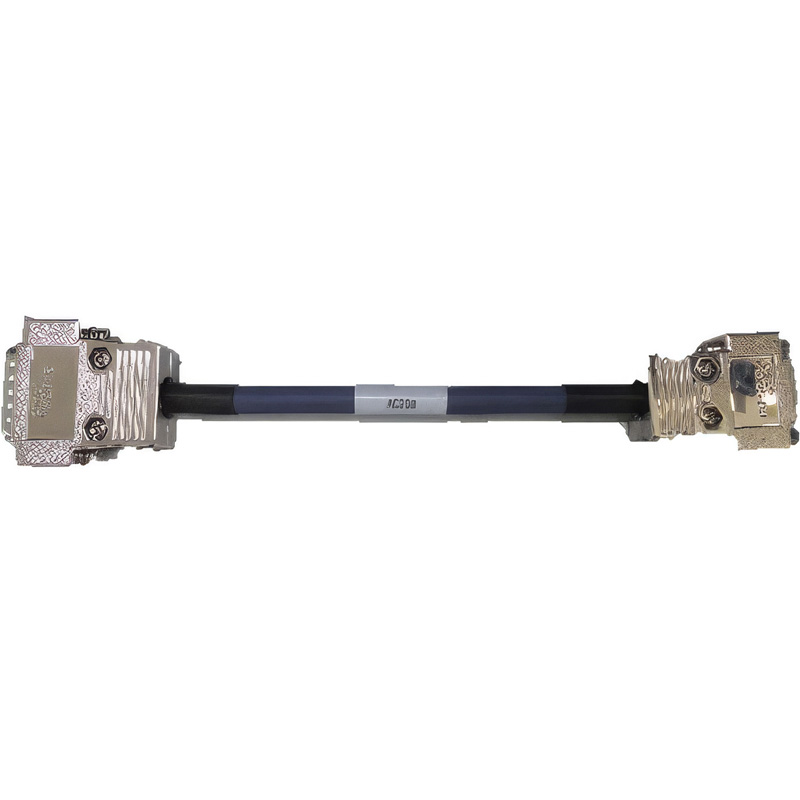

Dsub15/9 変換ケーブル（AC208）

RF035のDsub15ピンコネクタをDsub9ピンに変換する変換ケーブルです。
従来機種RF007と無線機の接続に使用しているAFケーブルがそのまま使えるようになります。

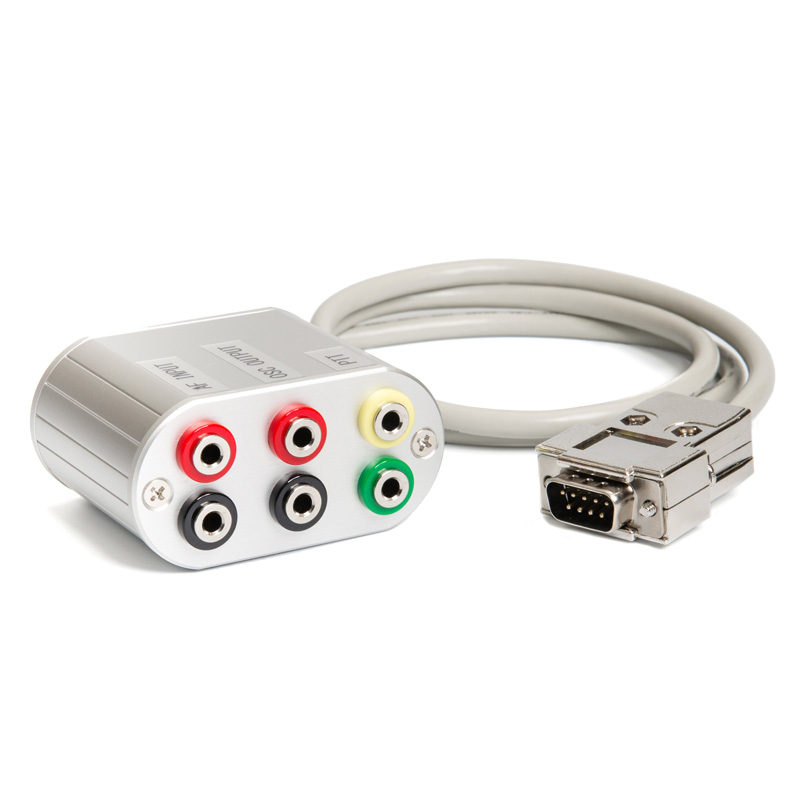

AF-BOX
（Audio Interface-BOX）

Dsub－I-214変換アダプタ

約70(W)×52(D)×35(H)mm
（突起物含まず）

入出力端子：AF-Input、AF-Output、PTT

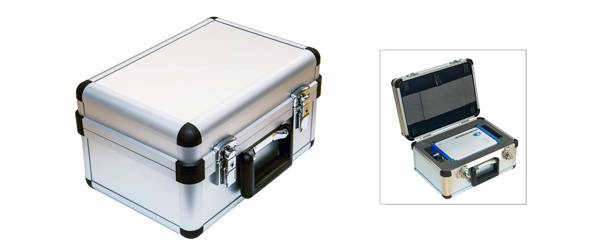

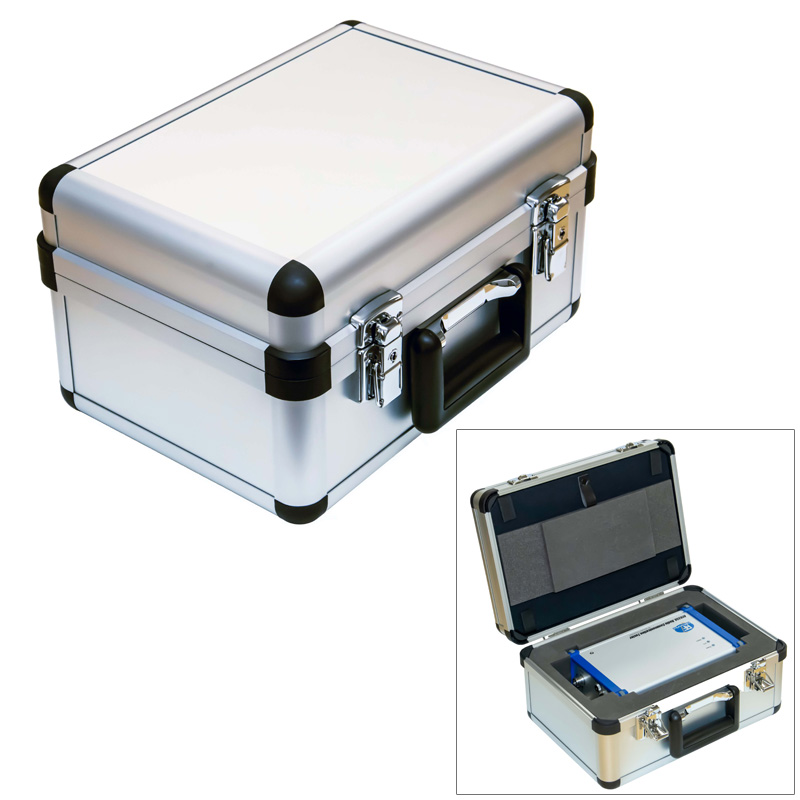

トランクケース

約350(W)×245(D)×150(H)mm

（取手含まず）・鍵付き

各種ダウンロード

RF035LとRF007_RF035Aとの比較資料 [PDF 8.54MB]

製品サポート・各種ダウンロード

デモ機貸出のご案内

RF035L「ラジオコミュニケーションテスタ」の購入をご検討されているお客様へ、法人（学校・企業）様限定で一定期間製品をお貸出しいたします。

デモ機レンタル申込みはこちら

この製品に関するサポート情報／Q＆A

2026/09/24 RF035LRF035L ラジオコミュニケーションテスタ　販売開始

測定項目

●：自動測定項目
▲：手動測定可能な項目

TX（送信機）試験
測定項目	本器の表示	アナログ
送信電力	RF Power/TX Power	●
送信周波数（周波数偏差）	RF Frequency/TX Frequency	●
変調度	Deviation（FM） Depth（AM）	▲
変調レベル	AF Level	▲
変調感度	Audio. Sens.@x kHz（FM） Audio. Sens.@x %（AM）	●
送信歪率	TX Distortion/AF Distortion	●
送信S/N	TX S/N	●
AF信号周波数	AF Frequency	▲
変調周波数特性	Mod.Freq.Characteristics	●
最大周波数偏移（FM）最大変調度（AM）	Max.Deviation@xdB Max.Depth@xdB	●
DCSデコード　※FMのみ有効	DCS Code	▲

RX（受信機）試験
測定項目	本器の表示	アナログ
受信出力レベル	AF Level	●
AF信号周波数	AF Frequency	▲
受信歪率	RX Distortion/AF Distortion	●
SINAD	AF SINAD	▲
受信S/N	RX S/N	●
NQ感度 ※FMのみ有効	xdB NQ Sens.	●
SINAD感度	xdB SINAD Sens.	●
S/N感度 ※AMのみ有効	xdB S/N Sens.	●
受信帯域幅 ※FMのみ有効	RX Bandwidth	●
DCSエンコード ※FMのみ有効	DCS	▲

内部測定器
No.	測定器名称	使用する主な測定項目・備考
1	パワーメータ	送信電力
2	RFカウンタ	送信周波数
3	アナログ変調解析器	変調度、変調感度、送信歪率、送信S/N ※送信機からの復調動作を伴う測定に使用
4	アナログRF信号発生器	NQ感度、 SINAD感度 ※受信機へのRF試験信号に使用
5	AF発振器	変調度、変調感度、送信S/N、変調周波数特性
6	雑音発生器	占有周波数帯域幅
7	AFカウンタ	AF信号周波数
8	AFレベル計	変調レベル、送信S/N、変調周波数特性受信出力レベル
9	歪率計	送信歪率、受信歪率
10	SINAD計	SINAD感度
11	DCSデコーダ	DCSデコード
12	DCSエンコーダ	DCSエンコード
