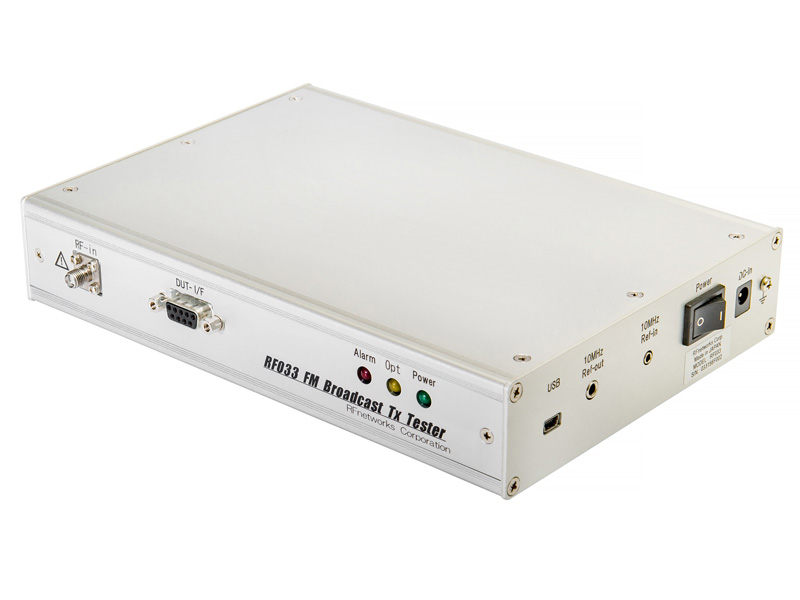

RF033 FM放送用送信機テスタ

パソコン画面上で簡単に操作できるFM放送局用の送信機テスタ

RF033「FM放送用送信機テスタ」は、WindowsパソコンとUSB接続して使用する、FM放送の送信機性能を試験できる試験器です。

放送局の送信電力、送信周波数(周波数偏差)、占有周波数帯幅、周波数偏移(ピーク偏移)、L/R変調レベル(RMS偏移)、高調波レベル、変調周波数特性(プリエンファシス特性)の測定を簡単な操作で測定することができ、測定結果の保存・管理が可能です。小型(A5サイズ)・軽量(1kg以下)ですので、従来FM放送局の試験に必要だった大型測定器を使うことなく、持ち運びにも大変便利です。

放送局設備の点検に
  • 測定結果をCSVファイルに保存できますので点検報告書を簡単に作成することができます。
  • 小型のためパソコンと共にリュックに収納して山頂の基地局や離島への点検業務にも手軽に持ち運べます。
  • 出力レベルのオフセットを設定できるので外部にATTを接続しても読み替えができます。外部にATTを用意することで50Wや100Wの高出力も測定できます。
  • 煩わしい設定が少なく、操作も簡単です。
国内設計&製造

特長

  • 小型サイズ(215(W)×150(D)×40(H)mm) (215W×150D×40H mm)
  • 周波数範囲76MHz~108MHz
  • Windowsパソコンでの簡単操作 (USB接続)
  • ステレオL/R信号出力機能(変調用信号、復調モニタ信号)

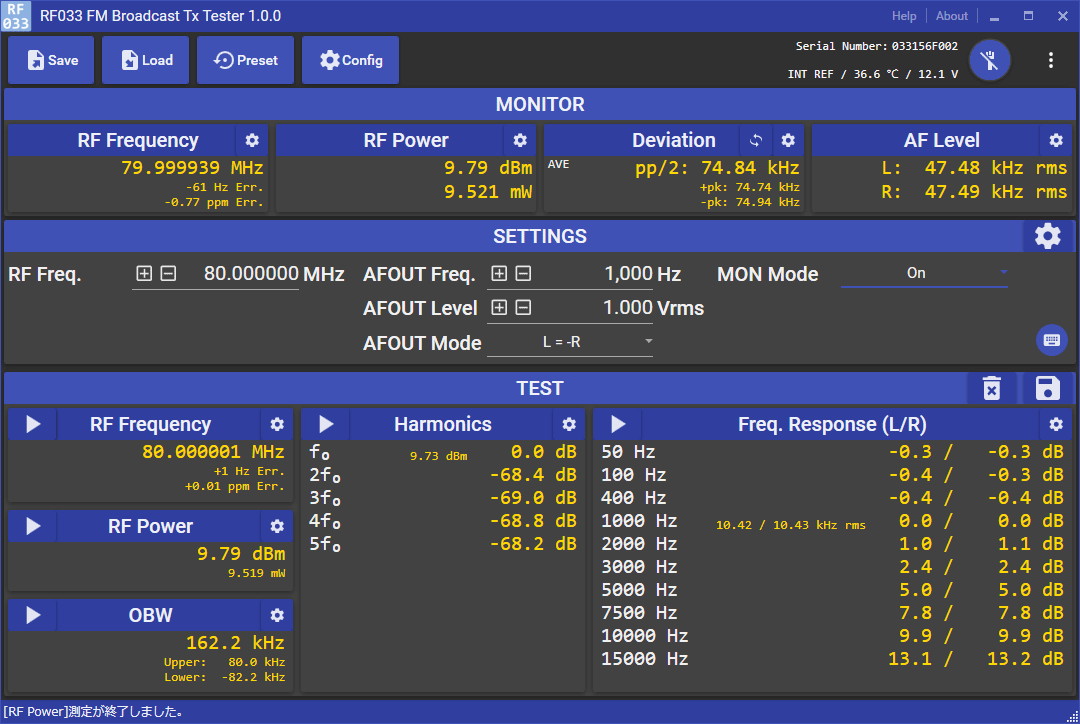

送信測定画面

送信測定画面

仕様

送信測定系

項目 仕様・規格
周波数範囲 76MHz~108MHz
RF電力
測定範囲 1mW~10W
表示・分解能 W4桁/dBm 0.01dBm
測定確度 ±10%以内
RF周波数
測定範囲 RF設定周波数±100kHz
表示 RF周波数/設定周波数に対する偏差表示
分解能 1Hz、0.01ppm
測定確度 ±0.1ppm以内(無変調信号入力時)
占有周波数帯域幅
測定範囲 500kHz以下
表示 kHz(帯域幅/設定周波数に対するUpper/Lower帯域幅)
分解能 0.1kHz
測定法 99%帯域幅(測定帯域500kHz)
周波数偏移
測定範囲 ±100kHz
表示 kHz(pp/2,+pk,-pk)
分解能 0.01kHz
測定確度 ±10%+2kHz(測定帯域128kHz)
AFレベル
測定範囲 最大96kHz rms
表示 kHz rms(ステレオ復調後のL/R信号レベル)
分解能 0.01kHz
測定確度 ±10%+0.1kHz以内(測定帯域50Hz~15kHz)
高調波
測定範囲 -65dBtyp
表示 dB(基本波レベルに対する相対レベル表示)
分解能 0.1dB
測定法 2/3/4/5倍高調波
周波数特性
測定周波数 50Hz~15kHz固定10周波数
表示 dB(1kHzレベルに対する相対レベル表示)
分解能 0.1dB
測定確度 AFレベル計による
  • RF電力を除く規格は、RF入力レベル+20~+40dBmのレベルで規定されます。

内部測定器の仕様

AF発振器

項目 仕様・規格
出力I/F DUT-I/FよりL/R信号出力
出力インピーダンス:600Ω不平衡
出力周波数
設定範囲 50Hz~15kHz
分解能 1Hz
周波数確度 10MHz基準発振器による
出力レベル
設定範囲 0~2Vrms(開放端レベル)
分解能 0.001Vrms
設定確度 ±10%+0.01Vrms以内
出力モード
設定範囲 OFF/L=R(同相出力)/L=-R(逆相出力)/L Only/R Only
歪率 -50dB以下(1kHz/出力=1Vrms)

モニタ出力

項目 仕様・規格
出力I/F DUT-I/FよりL/Rステレオ復調信号出力
出力インピーダンス:600Ω不平衡
出力帯域 50Hz~15kHz (復調帯域)
出力レベル 0.5Vrms typ(開放端レベル)
復調周波数1kHz/24kHzrmsのAFレベル信号時

一般仕様

項目 仕様・規格
内部基準水晶発振器 10MHz±0.1ppm
外部基準入力 10MHz入力レベル1~2Vpp
基準出力 3.3VCMOSレベル(内部または外部基準を出力)
表示 外部接続 Windows PC
電源
電源入力電圧 DC +12 V±10% (最大入力 16V)
消費電流 1A以下
外部インターフェース
RF入出力コネクタ SMA・J / 公称50Ω不平衡
PC通信コネクタ USB / ミニB
外部基準入力 2.5φ ミニジャック
DUT-I/F Dsub 9pin メス
10MHz Ref-out 3.5φ ミニジャック
外形寸法 約215(W)×150(D)×40(H)mm (突起物含まず)
質量 約950g
動作温度 5~35℃
付属品
  • USBケーブル(1本)
  • ACアダプタ (1個)

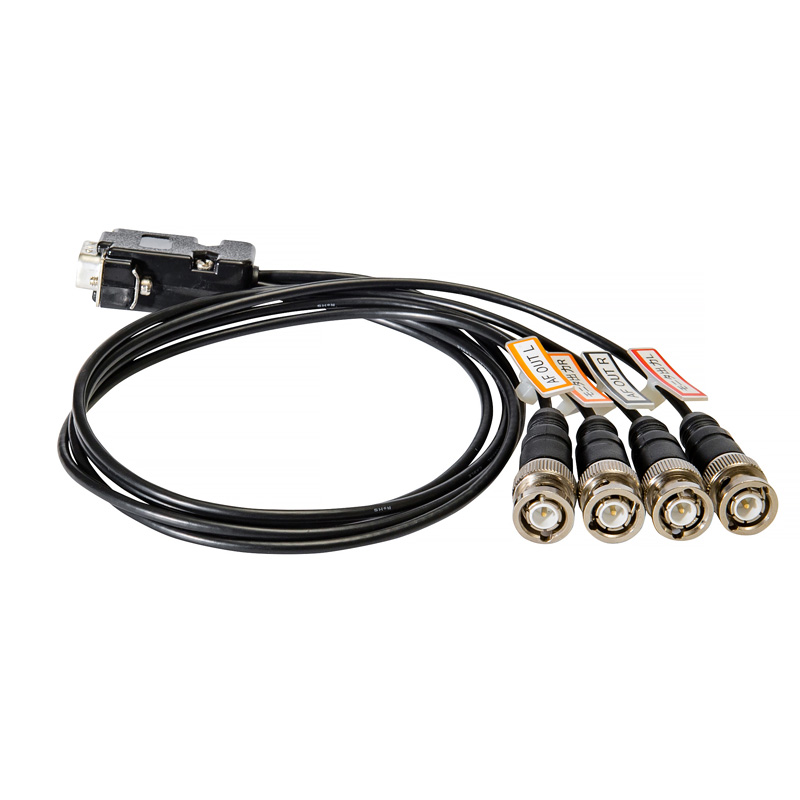

  • DUTケーブル(Dsub 9pin オス - BNC)(1本)
  • DVD(ソフトウェアと取り扱い説明書が収録されています)

対応パソコン環境について

本器を使用するには、下記のパソコン環境が必要です。

対応パソコン USB 2.0ポートを搭載しているWindowsパソコン
対応OS
  • Windows 7 (32bit/64bit) Service Pack 1
  • Windows 8.1 (32bit/64bit)
  • Windows 10 (32bit/64bit)
CPU/メモリ お使いのOSが推奨する環境以上
ディスプレイ表示 XGA(1024×768)以上
光学ドライブ DVDが読める光学ドライブが必要(インストール時)

価格

製品名 価格
RF033 FM放送用送信機テスタ ¥900,000 + 消費税
  試験成績書 ¥10,000 + 消費税

RF033「FM放送用送信機テスタ」のご注文・お見積依頼については、下記PDFをご覧ください。

ご注文についてお願い/ご購入の流れ/特定商取引法に基づく表記 [PDF 491KB]

製品のお問い合わせはこちら

オプション

トランクケーストランクケース

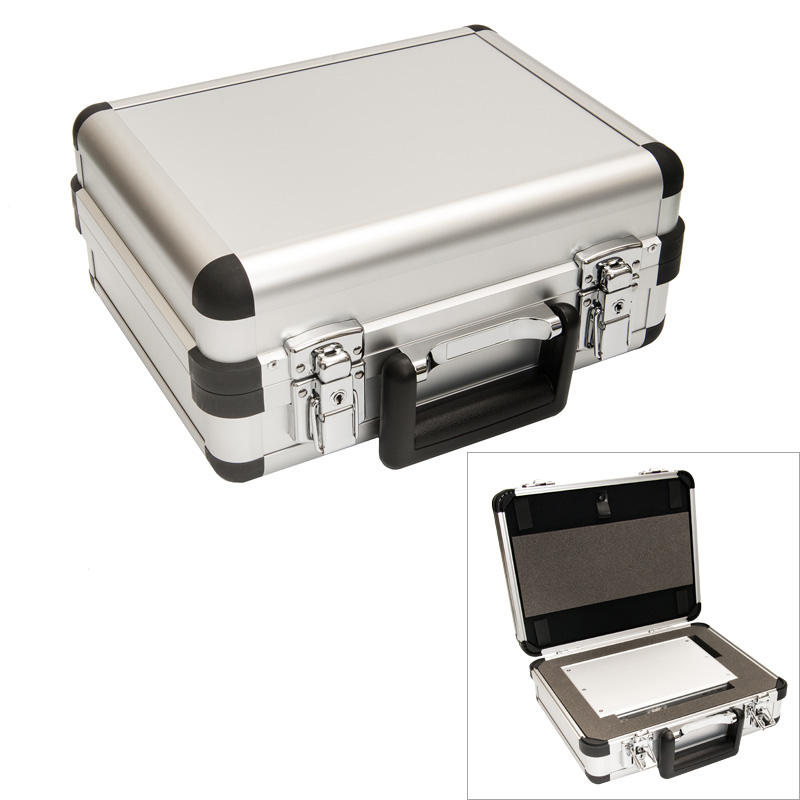

トランクケース

約310(W)×245(D)×145(H)mm(取手含まず)・鍵付き

SMAコネクタのケース用
